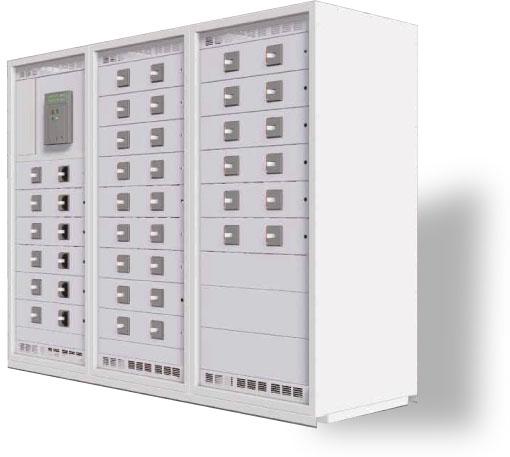

Galaxy Emax

Galaxy Emax es un tablero de distribución en baja tensión tipo Switchboard, auto-soportado de frente muerto NEMA 1, con barras principales de cobre electrolítico estañado o plateado. Fabricado en lámina de acero rolada en frío, con acabados en recubrimiento de pintura electroestática color gris ANSI 61, fabricado de acuerdo con las normas NMX-J Y NOM vigentes.  Es ideal para aplicaciones en todo tipo de industria donde se requiera la distribución de la energía eléctrica de forma segura y confiable.


CARACTERÍSTICAS TÉCNICAS DE TABLEROS

Tipo de acometida Interruptor o zapatas
Tensión de servicio 600 V max. Vac
Corriente nominal en bus 1250, 1600, 2000, 2500, 3200 A
Configuración de alimentación 3 fases 3 hilos más tierra, 3 Fases 4 hilos (neutro sólido)
Barra de tierra Cobre
Barra de neutro Cobre al 100%
Frecuencia 60 Hz
Corriente de cortocircuito (ICC) 65 KA
Clases de protección NEMA 1

Tableros de distribución Tipo IEC | System pro E Power

Los nuevos cuadros System pro E Power han sido sometidos a todas las pruebas de tipo previstas en la nueva Norma IEC 61439-1-2 e IEC 60439-1-2. La certificación es el resultado de rigurosas pruebas llevadas a cabo en todas las configuraciones.


Han sido sometidos a ensayos eléctricos y mecánicos en el laboratorio de pruebas de la División SACE de ABB, acreditado a nivel italiano por ACCREDIA y a nivel internacional por los organismos más importantes en certificación, tales como ACAE/LOVAG, ANCE, ASTA, ETL SEMKO, UL, CSA y Registros Navales.

En particular, algunas de las pruebas realizadas son:

  • Verificación térmica del cuadro

  • Verificación de las propiedades dieléctricas

  • Verificación de la resistencia a cortocircuitos

  • Verificación de la resistencia a cortocircuitos del circuito de protección

  • Verificación de las distancias de aislamiento

  • Verificación del funcionamiento mecánico

  •  Verificación del grado de protección

  •  Verificación de la estabilidad térmica de las envolventes

  • Verificación de la resistencia de los materiales aislantes (prueba de hilo incandescente) Impacto mecánico

  • Resistencia a la corrosión

  • Elevación y manejo
